Крановые манипуляторы Tadano одновременно предназначены для погрузки, подъема груза и его транспортирования.

Данная техника состоит из кранового оборудования с телескопической стрелой. Она устанавливается на стационарном фундаменте или на раме грузового транспортного средства. Применяется для ведения работ по выгрузке и погрузке, а также транспортированию груза.

Популярность продукции Tadano

Tadano – название бренда многофункционального оборудования, производимого японской компанией. Продукция данной фирмы применяется в 120 странах мира. Высокий спрос на технику Tadano обуславливается отличным качеством исполнения, вниманием к надежности и долговечности, сокращением расходов на эксплуатацию кранов.

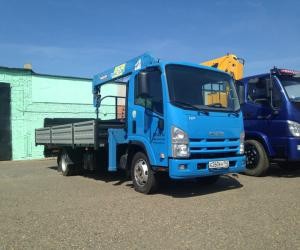

Компактная серия крановых манипуляторов может устанавливаться на грузовые машины любых классов. Манипуляторы Tadano представляют собой многофункциональные агрегаты, которые объединили в себе функции грузовиков, автовышек, а также крановых механизмов с телескопической стрелой. Машины дооборудуются захватом для перемещения лесных материалов, буровой установкой, площадкой для подъема оператора.

Общая конструкция

Главными элементами конструкции манипуляторов являются: стреловое оборудование, грузозахватный крюк, подъемное устройство, опорная станина, узел поворота, система гидравлического управления. Оснащение манипулятора сменным оборудованием делает машину более функциональным агрегатом. Здесь применяется телескопическая стрела и тросовая подвеска грузового крюка. Стационарная секция закрепляется на колонне шарнирным способом. А поднятие и опускание обеспечиваются гидроцилиндрами. В стреле имеется от двух до шести секций. Они складываются и выдвигаются гидроцилиндрами и системой полиспастов. Секции производятся из стали высокой прочности, в поперечном сечении они являются пятигранными.

Стрела в транспортном положении устанавливается против хода или по ходу платформы. Лебедочный механизм монтируется на поворотном узле и на неподвижном отрезке стрелы. Ее привод и фрикционное устройство обеспечивают точную и плавную работу с грузом. Аутригеры – выдвижные опоры  управляются гидравлической системой. Они имеют режимы высокой и обычной установки.

В качестве силового агрегата данное оборудование использует гидронасос поршневого радиального или шестеренчатого вида, который подключен к системе отбора мощности и связан с трансмиссией автомобиля. Присутствует гидравлический блок управления. Управлять клапанами приходится вручную. Рабочая жидкость представляет собой специальную смесь, указанную производителем. Стрела во время движения располагается над водительской кабиной, не уменьшая обзора.

В качестве одной из дополнительных опций в комплекте идет дистанционный пульт управления КМУ с передачей команд по радиочастоте.
